Les mandrins pour maintenir les forets ou autres instruments de coupe sont des dispositifs montés sur broche. Des changements de foret plus rapides sont possibles grâce à leurs systèmes à clé, sans clé et hybrides. Les arbres de mandrin de perçage sont largement utilisés pour connecter les mandrins de perçage à la broche d'une machine.
Il y a deux extrémités à un arbre, l'une est usinée pour s'adapter à la broche, tandis que l'autre est usinée pour s'adapter à l'arrière du mandrin de perçage. La tonnelle est en acier. Dans de nombreux mandrins, l'outil ou la pièce est maintenu en place par des mâchoires. Cette disposition des mâchoires du chien (appelées aussi dents) est comparable à celle des pointes d'une étoile.
C'est une pince qui permet d'insérer et de serrer les forets. Ceux-ci sont standard sur toutes les perceuses et leur but est de permettre à l'opérateur d'échanger les mèches pour diverses applications. Afin d'accueillir différents embouts, les mandrins peuvent être facilement modifiés. Les modèles plus récents sont sans clé, tandis que les modèles plus anciens utilisent des clés. Les tailles les plus populaires de mandrins de 1/4- pouce, 3/8- pouce et 1/2- pouce peuvent accueillir des mèches plus grosses.
Comment fonctionnent les mandrins de perçage
Le manchon, les dents d'engrenage, le corps, les mâchoires et la coque extérieure d'un mandrin de perçage sont tous des composants importants. Une bague et une clavette peuvent également être présentes. Le corps d'un mandrin place et dirige les mâchoires lorsqu'elles se rejoignent et se séparent au cours de leur mouvement. Pour que le manchon tourne autour de son propre corps, l'écrou annulaire doit également tourner. Lorsque les mâchoires suivent les mouvements de l'écrou annulaire, elles se verrouillent en place et l'écrou annulaire tourne avec les mâchoires.
Lorsque l'enveloppe extérieure du mandrin bouge, elle rapproche ou écarte les mors. Le foret est serré en place afin que vous puissiez l'utiliser lorsque la coque est tournée dans le sens inverse des aiguilles d'une montre. Les mâchoires se séparent lorsque la coque tourne dans le sens antihoraire, ce qui vous permet de remplacer le foret.
Comment insérer des forets
Les clés sont rares dans les perceuses portatives, bien que les perceuses à colonne en soient de plus en plus équipées. Pour utiliser un mandrin à clé, insérez simplement une clé dans le trou de serrure du mandrin. Retirez le foret du mandrin et insérez-le à l'aide d'une clé. Pour serrer ou desserrer le mandrin, tournez la clé dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre dans le trou. Pour vous assurer que la clé s'adapte parfaitement au mandrin, conservez la clé d'origine fournie avec la perceuse ou la perceuse lorsque vous l'obtenez pour la première fois.
Le trou de serrure ou le mandrin peuvent être endommagés si vous n'obtenez pas un remplacement du fabricant de la perceuse s'il n'est pas fait pour votre modèle. Avec les mandrins sans clé, vous n'aurez plus à vous soucier du glissement du foret hors du mandrin lors du serrage. Vous pouvez serrer ou desserrer le foret en tournant le bouton sur le dessus du mandrin, qui maintient votre mandrin en place.

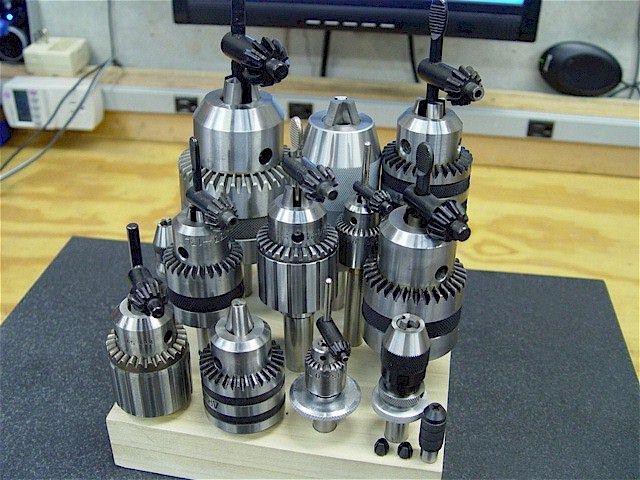

Types de mandrins de perçage
Les mandrins de perçage peuvent être montés de différentes manières en raison de leur conception. Un arbre fileté (tige) ou une broche de perceuse électrique peut être fixé à un mandrin de perçage à montage fileté via un filetage interne. Les modèles avec une configuration à montage conique comportent une broche ou une tige JT équipée d'un cône Jacobs interne. Les supports coniques à ajustement serré n'ont pas la concentricité et la rigidité fournies par les tiges intégrées.
Pour s'assurer que le foret peut être maintenu fermement en place, le type de roulement d'un mandrin de perçage est une considération importante. Le type de travail que vous effectuerez dicte le mandrin de perçage optimal pour vous. Les paliers lisses peuvent être utilisés pour le perçage stationnaire, les machines à bois, le fraisage, le tournage et d'autres applications à usage moyen, ainsi que les roulements à usage léger et moyen. Les travaux lourds nécessitent des mandrins à roulement à billes, qui nécessitent généralement une clé.

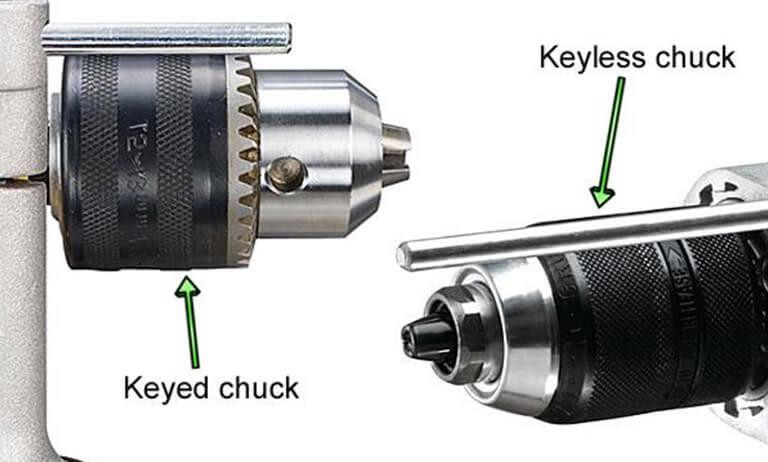

Quel type de mandrin est supérieur, celui qui nécessite une clé ou celui qui n'en a pas ?
Le mandrin d'une perceuse sans fil est un composant essentiel. Vous constaterez que certains mandrins ont des manchons qui ne peuvent être tournés qu'en insérant la clé dans la douille. Fentes dites "clé". Une fente sans clé, en revanche, est utilisée dans la plupart des perceuses à main et des accolades.
√ Mandrin à clé
Pour desserrer ou serrer la prise d'un outil, des mandrins à clé peuvent être utilisés avec une clé. Les mandrins à clé fournissent plus de couple au foret lorsque le glissement est un problème lors d'opérations lourdes. Une rotation dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre est possible pour ces appareils.
√ Mandrin sans clé
Le collier de serrage d'une perceuse peut être rapidement desserré et serré avec un mandrin sans clé, soit manuellement, soit avec un couple appliqué. La rotation dans le sens inverse des aiguilles d'une montre du collier du mandrin libère l'outil. L'équipement de forage portable peut être utilisé sans avoir à retirer le mandrin de la machine. Les manchons en métal ou en plastique sont les plus répandus. Le perçage peut également être effectué dans la direction opposée à l'aide de ces mandrins.
"Ils sont plus durables car la tige est intégrée au corps de la perceuse, ce qui les rend sans clé. Dans les machines industrielles, vous trouverez souvent ces mandrins"
√Mandrins de perçage hybrides
Les mandrins de perçage hybrides peuvent être utilisés avec un mandrin à clé ou sans clé. La section à clé est ajustée sur le mandrin pour augmenter la préhension et le support de couple, tandis que la section sans clé se resserre automatiquement.
Est-il préférable d'avoir des mandrins sans clé ?
Avec certains mandrins à clé ayant un faux-rond aussi bas que 0.0006 pouces, la plupart des machinistes et experts pensent qu'ils sont plus précis. Un mandrin sans clé peut être utilisé sur les fraiseuses manuelles lorsque les trous sont juste nécessaires pour le dégagement et qu'il n'y a pas de tolérance définie.
Taille du mandrin
L'une des sélections les plus importantes que vous ferez est la taille de mandrin que vous sélectionnez. Il est possible que cela ait un impact majeur sur votre capacité à utiliser la perceuse.
La taille du mandrin détermine la taille maximale du foret pouvant être insérée dans la perceuse. Une règle d'or est qu'un mandrin plus grand permettra d'utiliser une plus grande taille de mèche. Pour de nombreuses applications, cependant, la taille du mandrin nécessaire est régie par l'usage auquel il est destiné. Les tailles les plus courantes sont 1/4, 3/8 et 1/2 pouces.
La taille du mandrin est une considération importante lors de la recherche du bon foret. Pour faciliter les choses, regardons quelques-unes des choses à garder à l'esprit.
Quelles sont les tailles de mandrin courantes ?
Il existe des tailles de mandrin standard courantes pour la perceuse. La façon dont vous souhaitez utiliser la perceuse aura un impact important sur celle que vous choisirez.
● La taille standard initiale est de 10 mm (3/8 pouce). Plus petits et moins puissants que ceux dotés d'un mandrin plus gros, ces outils ont moins de couple et sont moins précis. Ceci est compensé par le fait qu'ils sont souvent moins chers que les autres forets.
● La deuxième taille la plus fréquente est 13 mm, soit un demi-pouce. Les perceuses de ce type ont tendance à être plus grandes et plus professionnelles. C'est pour cette raison qu'ils peuvent être utilisés pour des tâches plus diverses. Cependant, ils seront plus chers.
FAQ
Q : En prenant ma décision sur un mandrin de perçage, quelles choses dois-je garder à l'esprit ? La taille du mandrin détermine la taille maximale du foret pouvant être insérée dans la perceuse. Une règle d'or est qu'un mandrin plus grand permettra d'utiliser une plus grande taille de mèche. Q : La taille du mandrin est-elle importante ? En raison de sa taille, le diamètre maximal du foret du foret peut être calculé, ainsi que sa puissance globale. |
Conclusion
Une partie importante de l'ensemble de forage de fond de trou est le mandrin de forage, qui permet de s'assurer que le foret est centré. Les mandrins de perçage peuvent être à clé, sans clé ou une combinaison des trois.
La prise d'un outil peut être serrée ou desserrée en tournant une clé dans un mandrin à clé. Les mandrins sans clé peuvent rapidement desserrer et serrer un outil sur le mandrin en desserrant et en serrant manuellement l'outil ou en utilisant un couple. Il existe des mandrins hybrides avec et sans clés.
La durée de vie du mandrin peut être prolongée en positionnant le foret de sorte que les rainures d'échappement soient adjacentes aux zones du mandrin qui sont moins usées.
